Hallo Modellbaufreunde,
Updatezeit,
die nĂ€chsten 3 Platten sind gestern aus der FrĂ€se gefallen, somit haben wir jetzt eine Basis fĂŒr den Baubericht.

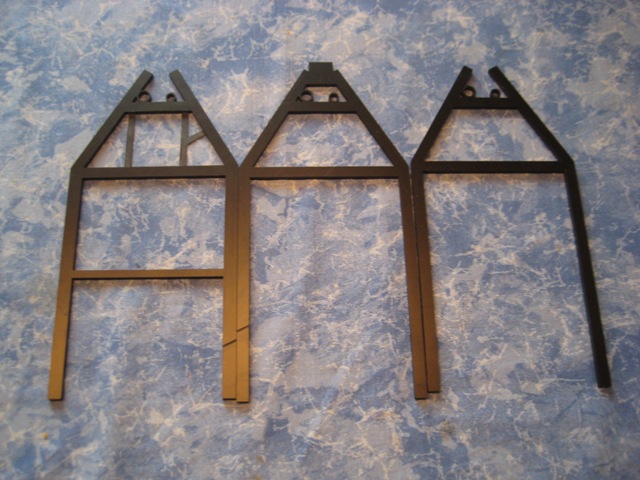

TeileĂŒbersicht 1,5mm
TeileĂŒbersicht 1,0 mm
TeileĂŒbersicht 2,0 mm
Nachdem der Rahemen geklebt wurde, wird die 1 mm dicke Strebe aus der Platte gelöst.
Diese verbindet zusÀtzlich die Teile des Rahmens und dient im zweiten Stepp als Schneidschablone
fĂŒr die hintere SchrĂ€ge
Im nÀchsten Schritt wird die Bohrschablone verwendet.
Mit dieser werden die Befestigungspunkte der Federaufnahmen gebohrt.
Die Schablone ist von beiden Seiten zu benutzen, damit es zu keinem Versatz kommt.
Wenn die Löcher gebohrt wurden, kann die Schablone fĂŒr den Gitterrost herausgelöst werden
und es kann ein passendes AbfallstĂŒck Drahtgitter nach Kontur zurechtgeschnitten werden.
Nun, kann der Rahmen auf einer Planen FlĂ€che AuĂen angeschliffen werden, sodass eine homogene
OberflÀche ensteht.
Parallel kann man man dann gleich den Rahmen mit zwei kleinen Griffen versehen.
Abstand der Vorderkante zum ersten Loch 4 mm, GrifflÀnge 15 mm.
Wenn soweit die Vorarbeit erledigt wurde, anschneiden der SchrÀge hinten usw., können
die Federaufnahmen aus der Platte herausgetrennt werden.
Die Teile putzen und nach Wahl befestigen.
Ob Messingschrauben, Nieten usw. kann jeder selbst entscheiden.
Bei Verwendung der Robbe Original Kunststoffadapter sollten die Löcher aufgebohrt werden.
Da 3 mm Schrauben mir zu Groà erschienen, habe ich aus Polyröhrchen Adapter hergestellt und 2
mm Schrauben verwendet.
Jetzt können die Schablonen in den MĂŒlleimer wandern
So, das wars fĂŒrn heute........................................
