 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 17.05.2012, 16:39
Amateur
Amateur

Registriert: 20.04.2012, 23:19
BeitrÀge: 160
Wohnort: Herne
Offline
Hallo Gerhard,

Respekt was Du da auf die Ketten stellst.
Sieht superschön aus.

LG Martin

_________________
Lieber 60 Jahre gelebt als 80 nur Da gewesen sein :-)


Nach oben
 Profil

Tipp: Angemeldete Benutzer sehen keine Werbung!
 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 18.05.2012, 22:39
Administrator
Administrator
Benutzeravatar

Registriert: 12.04.2007, 15:22
BeitrÀge: 3387
Wohnort: Ebersbach/Sulpach
Offline
Jaja,

Wie immer ĂŒberrennt uns der Gerhard mit viel Liebe zum Detail und zeigt uns bei der Gelegenheit gleich mal wie das auszusehen hat. :mrgreen:
Da kömmer uns ne dicke Scheibe von abschneiden, bin mal gespannt wenn das gute StĂŒck fertig ist. :wink:
Na dann mach mal weiter so....ich kann mich erst wieder in einigen Wochen um mein Hobby kĂŒmmern wenn meine Bude trocken is.......so lange erfreue ich mich an deinem Bericht. 8)

GrĂŒĂŸe
Michael

_________________
Das Volumen subterraner Agrarprodukte steht in reziproker Relation zur intellektuellen KapazitÀt ihrer Produzenten. :D


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 19.05.2012, 15:30
Amateur
Amateur
Benutzeravatar

Registriert: 07.08.2011, 20:27
BeitrÀge: 182
Wohnort: 92286 Rieden
Offline
Hallo Modellbaufreunde,

Gestern ist mal meine FrĂ€se erstmals mit Metall in Kontakt getreten, weil ich mir einen HecktĂŒrenhebel gefrĂ€st habe.


Im Anschluß geht es wieder in den vorderen Bereich.
Im Ersten Schritt, werden mal die Scheinwerfer positioniert.



Dann habe ich die vordere Abdeckung gemacht.



Im weiteren Verlauf wird jetzt die Aufnahme fĂŒr die Nebelwurfanlage in Angriff genommen.


Die ScheinwerferbĂŒgel dĂŒrfen natĂŒrlich auch nicht fehlen.


_________________
Gruß

Gerhard


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 20.05.2012, 13:44
Amateur
Amateur
Benutzeravatar

Registriert: 07.08.2011, 20:27
BeitrÀge: 182
Wohnort: 92286 Rieden
Offline
Hallo MTW Fans,

es sind mal wieder ein paar Dinge am MTW passiert.
Hier mal Bilder vom aktuellen Stand.






Parallel, habe ich mal an einem Staukorb entwickelt, der in Falttechnik zusammengeklebt ist.

Hier mal der Zeichnungs Entwurf.


Hier mal gefaltet und verklebt.




Danach folgt ein Geduldsspiel von ca.2 Stunden fĂŒr das ankleben von 1mm PolystĂ€ben.
Ich habe diese Variante gewÀhlt,da ich bei der Messinggeschichte mit die Pfoten verbrannt habe.
Also musste eine andere Lösung her.

Hier das Ergebnis vor der Anbringung ans Fahrzeug.


Montagebericht des Staukasten folgt demnÀchst.

_________________
Gruß

Gerhard


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 20.05.2012, 15:54
Administrator
Administrator
Benutzeravatar

Registriert: 12.04.2007, 15:22
BeitrÀge: 3387
Wohnort: Ebersbach/Sulpach
Offline
Sehr hĂŒbsch wie immer Gerhard......

Vor allem der Staukorb scheint ein wildes Gefummel zu sein, schaut aber gut aus.
Lediglich an den LampenschutzbĂŒgeln wĂŒrde ich ein wenig rummĂ€keln.......... :shock:
Irgendwie sehr dickwandig die Teile.
Und, es mag verschiedene Versionen geben (ganz sicher sogar), aber ich kenn die Dinger unten breiter (von der Seite gesehen) und nach oben schmÀler zulaufend........ :pfeif:

GrĂŒĂŸe
Michael

_________________
Das Volumen subterraner Agrarprodukte steht in reziproker Relation zur intellektuellen KapazitÀt ihrer Produzenten. :D


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 20.05.2012, 17:08
Amateur
Amateur
Benutzeravatar

Registriert: 07.08.2011, 20:27
BeitrÀge: 182
Wohnort: 92286 Rieden
Offline
Hallo Michael,

die BĂŒgel laufen nach obenhin schmal zusammen.
Ist vermutlich in der Seitenansicht besser zu erkennen.

_________________
Gruß

Gerhard


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 21.05.2012, 19:11
Amateur
Amateur
Benutzeravatar

Registriert: 07.08.2011, 20:27
BeitrÀge: 182
Wohnort: 92286 Rieden
Offline
Hallo Modellbaufreunde,


melde mich mal mit einem erneuten Update, zum aktuellen Stand.

Zur kurzen Beschreibung:
Ich habe den Poly Staukorb angeschlagen und ein paar erforderliche Details angebracht, die fĂŒr die
Funktion erforderlich waren ( Staukorb klappen und fixieren ).
Das ganze ist noch nicht fertisch, aber bald ;)

Da es mir gestern etwas zu warm in der Sonne war, habe ich im kĂŒhlen Keller mal die Laufrollen naben
mit einem Tropfen Kleber prontomĂ€ĂŸig fixiert.


Danach habe ich aus kleinen Einzelteilen die Schaniere fĂŒr den beweglichen Staukorb hergestellt.


Putzig, die kleinen aber feinen Kerle.


Hier dann die Teile an Ort und Stelle.


Nun kann mit der oberen Sicherung des Staukorbes begonnen werden.

Zustand abgeklappt.


Zustand hochgeklappt.


Und dann noch die Sicherung fĂŒr ungewolltes abklappen, beim bremsen " PANZER halt ".


Mit Schrauben und Schnick Schnack, Schiebesystem.


Fortsetzung folgt...........................................:smokin:

_________________
Gruß

Gerhard


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 23.05.2012, 18:28
Amateur
Amateur
Benutzeravatar

Registriert: 07.08.2011, 20:27
BeitrÀge: 182
Wohnort: 92286 Rieden
Offline
Hallo Modellbaufreunde,

Da es momentan nur noch in ganz kleinen Schritten zum MTW Modell vorwÀrts geht, möchte ich Euch
natĂŒrlich die kleinen VerĂ€nderung nicht vorenthalten.
Leider konnte ich nicht alles ganz in 1:1 umsetzten.

Hier mal die Bilder von den SchutzbĂŒgeln in den einzelnen Ansichten.
Original wĂŒrde diese unten dĂŒnn auslaufen, wĂŒrde aber mit dem Staukorb dann kolidieren.
Also ein Lösung zwischen Wenn und aber.






Hier die linke Spiegel Aufnahme.


Nun mal die Werkzeuge an der Motorklappe.
Wenn Lack auf der Motorklappe ist und der Staukorb nach oben geklappt wurde, kann man
kaum was von den Details erkennen.
Daher auch die Sparversion ohne CG Teile.


Hier, Staukorb oben.


Mal eine andere Perspektive.


Und zum Schluß mit Anti Rutschbelag zur UnfallverhĂŒtung der Besatzung.


_________________
Gruß

Gerhard


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 24.05.2012, 18:28
Moin Gerhard,

mal ne Frage zum Heck (Bilder mit den Zusatztanks),liegt es am Bild od. könnte/kann es sein das der Spalt zwischen der Heckklappe u. den Tanks unterschiedlich breit ist?
Sieht so aus als wĂ€re die li. Seite grĂ¶ĂŸer/breiter,als die re. Seite (vom Bild her)!

Gruß
Helmut


Nach oben


 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 25.05.2012, 17:37
Amateur
Amateur
Benutzeravatar

Registriert: 07.08.2011, 20:27
BeitrÀge: 182
Wohnort: 92286 Rieden
Offline
Hallo Helmut,

kompliment, scharfes Auge.
In dem Punkt muss ich Dir recht geben, als ich das am Foto auch bemerkte
hatte ich einen Schreck bekommen.
Aber das war nur der Tesa, der die Klappe hielt.
Jetzt wo die Klappe verriegelt ist, ist das Spaltmaß identisch.

Also kein Planungsfehler.

_________________
Gruß

Gerhard


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 25.05.2012, 17:43
Amateur
Amateur
Benutzeravatar

Registriert: 07.08.2011, 20:27
BeitrÀge: 182
Wohnort: 92286 Rieden
Offline
Hallo Modellbaufreunde,

heute kann ich mal wieder etwas neues berichten, den ein paar elektronische Bauteile sind
vom gelben Mann vor der HaustĂŒre abgelegt worden.

Folgende Komponenten sind geliefert worden.

TBS Mini
Kettenregler TVC M 10
Lautsprecher

Die Komponenten wurden zusammengesteckt und einfach mal in Betrieb genommen.
Eventuell werde ich den einen oder anderen Sound noch updaten bzw. verÀndern.

Mal kucken.

Hier mal die Bilder.

Der Einbau des Lautsprechers.



Grober Funktionstest mit behelfsmotoren


Die Spannung steigt, Vorbereitungen fĂŒr den ersten Soundcheck sind getroffen.


Wie bereits gesagt, ausgepackt, angeschloßen und los gehts.

Ich habe noch im Anschluß einen weiteren Test mit einem Prototypen Oberdeck gemacht.
Da wirkt der Sound gleich anders, lasst Euch also nicht tÀuschen.

:wink:

Inbetriebnahme TBS Mini Soundmodul

_________________
Gruß

Gerhard


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 27.05.2012, 17:33
Amateur
Amateur
Benutzeravatar

Registriert: 07.08.2011, 20:27
BeitrÀge: 182
Wohnort: 92286 Rieden
Offline
Hallo MTW und Kettenfreunde,

bin soeben mal mit den KettenschĂŒrzen fertig geworden.

Der erste Schuß im CAD und FrĂ€sen war ein Volltreffer.

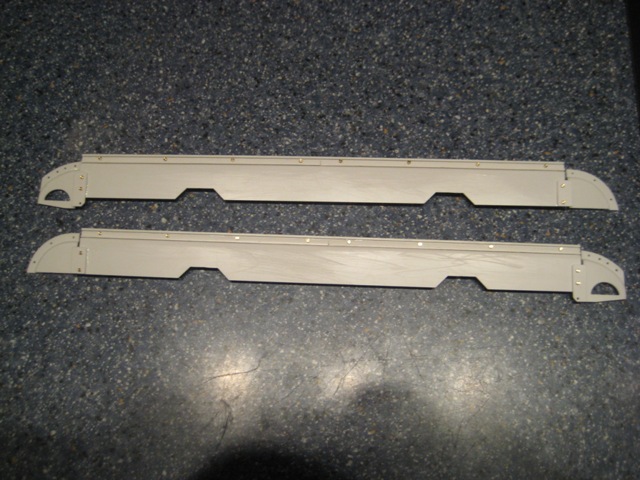

Hier mal die Bilder der FrÀsteile.
Sie bestehen aus 2mm, 1,5 mm und 1mm Poly Zuschnitte.




Die Abschlussteile wurden schichtweise aufeinander geklebt und rund angeschliffen.

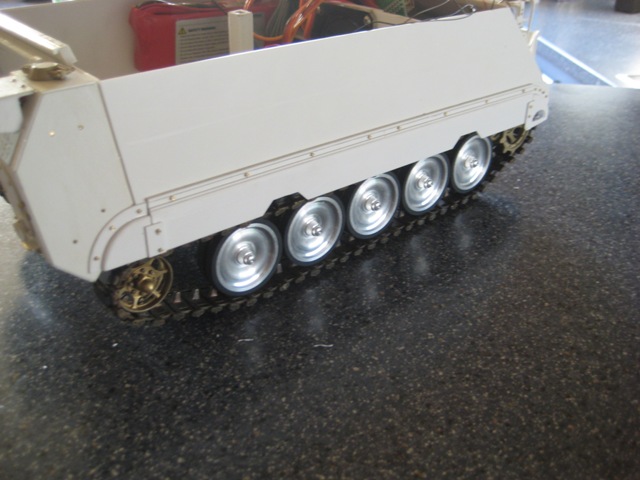

Dann konnte die Montage ans Fahrzeug erfolgen.




So das warÂŽs mal wieder fĂŒr heute, jetzt gibt es erst mal einen Kaffee.
