 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 06.05.2012, 14:28
Administrator
Administrator
Benutzeravatar

Registriert: 12.04.2007, 15:22
BeitrÀge: 3387
Wohnort: Ebersbach/Sulpach
Offline
Sehr schön,

Wobei ich mit entsetzten annehme das du die Rollen nicht mit Kugellagern versehen hast? :shock:
Oder hab ich da was ĂŒbersehen.........

Wenn ich deinen anstehenden und begonnenen Innenausbau fĂŒr den Mörser so sehe vermute ich mal das deine gesamte RC-AusrĂŒstung inkl. Akku nach vorne soll?
Da wĂŒrde ich mir aber gleich Gedanken machen wie man Gewicht im hinteren Bereich unter bekommt.
Sonst macht der Kleine noch nen Handstand beim Bremsen. :mrgreen:

Bin mal gespannt wie es weitergeht.

GrĂŒĂŸe
Michael

_________________
Das Volumen subterraner Agrarprodukte steht in reziproker Relation zur intellektuellen KapazitÀt ihrer Produzenten. :D


Nach oben
 Profil

Tipp: Angemeldete Benutzer sehen keine Werbung!
 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 06.05.2012, 14:42
Amateur
Amateur

Registriert: 20.04.2012, 23:19
BeitrÀge: 160
Wohnort: Herne
Offline
Hallo Gerhard,

keine weiteren Fragen :mrgreen:

LG Martin

_________________
Lieber 60 Jahre gelebt als 80 nur Da gewesen sein :-)


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 06.05.2012, 16:04
Experte
Experte

Registriert: 27.05.2007, 11:57
BeitrÀge: 438
Offline
Wie immer eine tolle Sache deine Bauberichte Gerhard.
Und wie schnell diese immer fertig sind und was herrauskommt ist immer ein Spitzenmodell. :!: :!:
Mach weiter so dann bist bald fertig mit den kleinen

_________________
Gruß
Stefan
www.scale-modelltechnik.de


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 06.05.2012, 20:30
Amateur
Amateur
Benutzeravatar

Registriert: 07.08.2011, 20:27
BeitrÀge: 182
Wohnort: 92286 Rieden
Offline
Hallo Micha,

Mit Balast im hinteren Bereich, unterhalb des Boden wird das Baby ausgewogen.

_________________
Gruß

Gerhard


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 07.05.2012, 17:59
Amateur
Amateur
Benutzeravatar

Registriert: 07.08.2011, 20:27
BeitrÀge: 182
Wohnort: 92286 Rieden
Offline
Hallo Modellbaufreunde,

Hier mal die Bilder vom der Sonntagsarbeit.
Der Erste Entwurf der Heckklappe mit TĂŒr.


Die Außenseite der Heckklappe wird mit dem mittleren Ausschnitt verklebt.


So ensteht der erforderliche TĂŒrfalz und am Boden liegt die Innenseite der Heckklappe.


Wenn alle drei Schichten verklebt wurden, kann das gleiche Prinzip an der HecktĂŒr erfolgen.



Wenn das ganze korrekt ausgemittelt wurde kann es mit den Schanieren weiter gehen.
Zumindest habe ich mir das so vorgestellt.


Nun kommen die 3 mm Schaniere zum Einsatz.


Und im Heckbereich die 2 mm Parts.


Dann wir das ganze mit 2mm Schrauben befestigt li. und rechts zeigt die Schraube zur Außenkannte.
Die Schraube in der Mitte zeigt nach li.
Innen kommt dann noch eine Aufnahme zur Anbindung eines Servohebels oder GestÀnges.


Hier mal eine andere Sichtweise.



Hier mit HecktĂŒr.


Und das ganze geöffnet.


Der Ausbau der Details im Heckbereich folgt............................................

_________________
Gruß

Gerhard


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 12.05.2012, 14:44
Administrator
Administrator
Benutzeravatar

Registriert: 12.04.2007, 15:22
BeitrÀge: 3387
Wohnort: Ebersbach/Sulpach
Offline
Nice,

Da tobste dich ja wieder aus....sieht man schon an der TĂŒr.
So manch ANderer hĂ€tte da einfach ein paar Polyplatten aufeinander geklatscht....du musstest natĂŒrlich noch die innere Mechanik andeuten...... :pfeif: :dafuer: :stolzbin:

Weiter so, ich freue mich auf Nachschlag von der Schuhkarton-Front

GrĂŒĂŸe
Michael

_________________
Das Volumen subterraner Agrarprodukte steht in reziproker Relation zur intellektuellen KapazitÀt ihrer Produzenten. :D


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 12.05.2012, 18:28
Amateur
Amateur
Benutzeravatar

Registriert: 07.08.2011, 20:27
BeitrÀge: 182
Wohnort: 92286 Rieden
Offline
Hallo Michael,

hier der Nachschlag.

Die Seitenteile, hier natĂŒrlich nur eins von den beiden.



Und viele, kleine Einzelzeile zur SchmĂŒckung der Heckklappe.


Hier mal die Anordnung im groben.


Die HecktĂŒr mit Waffenhalterung.


Ebenfalls funktionsfĂ€hig die EinhĂ€ngung der HecktĂŒr.


_________________
Gruß

Gerhard


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 12.05.2012, 23:41
Amateur
Amateur

Registriert: 03.05.2011, 07:32
BeitrÀge: 150
Wohnort: MĂŒnchen
Offline
Servus Gerhard,
dein MTW wird wirklich ein schickes Teil.
Die Details der TĂŒre lassen ja auf einiges schließen.
Vorallem mit der Innenraumgestaltung wird wohl eine Herausforderung die Technik unsichtbar unterzubringen. Bin auf deine Fortschritte gespannt.

Beste GrĂŒĂŸe

kevin


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 13.05.2012, 12:50
Amateur
Amateur
Benutzeravatar

Registriert: 07.08.2011, 20:27
BeitrÀge: 182
Wohnort: 92286 Rieden
Offline
Hallo Modellbaufreunde,

es gibt mal wieder am MTW einen kleinen Fortschritt zu verzeichnen.
Ich habe mir mal zur Motorenabdeckung Gedanken gemacht, vor allem wie man die bei den schrÀgen
Winkeln auch wieder raus bekommt.
Danach ging es an den vorderen Bereich, sodaß die Kontur mal geschlossen werden kann.

Hier mal die Bilder dazu.

Die Motorenabdeckung im Ersten Entwurf, vor der Anpassung ans Fahrzeug.


Ein Einschnitt wurde benötigt, sodass die Platte nach hinten geschoben werden kann.


Jetzt mal den vorderen Deckel drauf, damit das ganze angespasst werden kann.


Jetzt die Einzelteile der Motorklappe.


Hier dann im zusammengeklebten Zustand mit ein paar Schrauben und Befestigungen.
Eine Befestigung wurde bereits auf den Daten verschoben, damit es besser wirkt


Im nĂ€chsten Schritt habe ich mal die Blinkleuchten mit einem 3 mm LED ( gekĂŒrtzt) und SMD bestĂŒckt.


Dann wird das ganze am Chassis angeklebt.
Die Halter bestehen aus 2x 3mm Polyteile.


_________________
Gruß

Gerhard


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 16.05.2012, 18:58
Amateur
Amateur
Benutzeravatar

Registriert: 07.08.2011, 20:27
BeitrÀge: 182
Wohnort: 92286 Rieden
Offline
Hallo Modellbaufreunde,

heute gibt es auch mal wieder von meiner Baustelle was neues zum berichten.
Die Zusatztanks sind entworfen und nach 2 kleinen Ä-Schleifen akzeptabel.

Hier mal der TeileĂŒberblick.


Klebeschritt 1:


Klebeschritt 2:


Klebeschritt 3:


Klebeschritt 4:



Zum Schluß Klebeschritt 5, die unteren Deckel:


Nun kann man entscheiden, ob einem die Aufdopplung besser gefÀllt.


Nun kann man beginnen, ein paar Details einzubringen.
Das sieht dan z.B. so aus.


Im nÀchsten Schritt, werden die Tankdeckel vom Angussast getrennt und gesÀubert.


Nach Position auf den Zusatztanks, wirkt das so auf einem.




In der Zwischenzeit wurde auch das Abschleppseil angefertigt und befestigt.

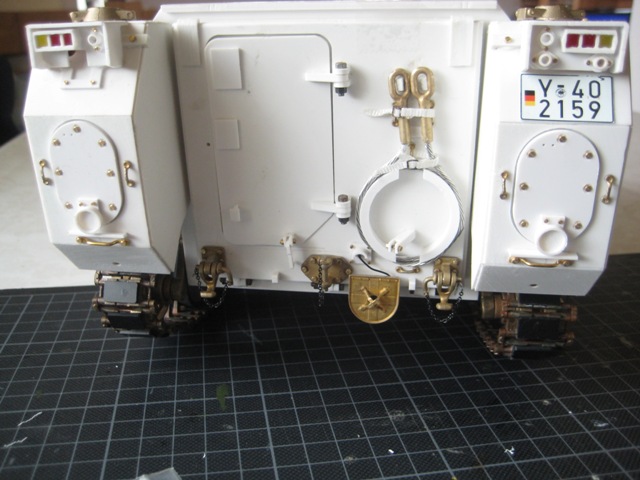

Und das ganze im Überblick.


Fortsetzung folgt.

_________________
Gruß

Gerhard


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 16.05.2012, 23:54
Gelegenheitsposter
Gelegenheitsposter
Benutzeravatar

Registriert: 09.11.2011, 21:47
BeitrÀge: 58
Offline
Echt klasse Gerhard. Da legst du aber schon wieder krÀftig vor. Respekt.

Gruß Matze :D

_________________
Im ĂŒbrigen brauche ich kein Geld. Das Problem ist nur, dass andere immer soviel davon von mir haben wollen...


Nach oben
 Profil

 Betreff des Beitrags: Re: MTW M113 A2 EFT GE Panzermörser 120 mm im Maßstab 1:16
BeitragVerfasst: 17.05.2012, 13:38
Amateur
Amateur
Benutzeravatar

Registriert: 07.08.2011, 20:27
BeitrÀge: 182
Wohnort: 92286 Rieden
Offline
Hallo Matze,

Na ja, so ein Möser soll ja auch was fĂŒrs Auge sein.

Aber hier mal die neuen Bilder von der Heckbeleuchtung mit den kleinen aber feinen
Details.


Die Einzelteile der Heckleuchte aus 1 mm Poly.


Dann folgt die Heckleuchte aus 3 mm Material und ein bischen Schnick schnack.

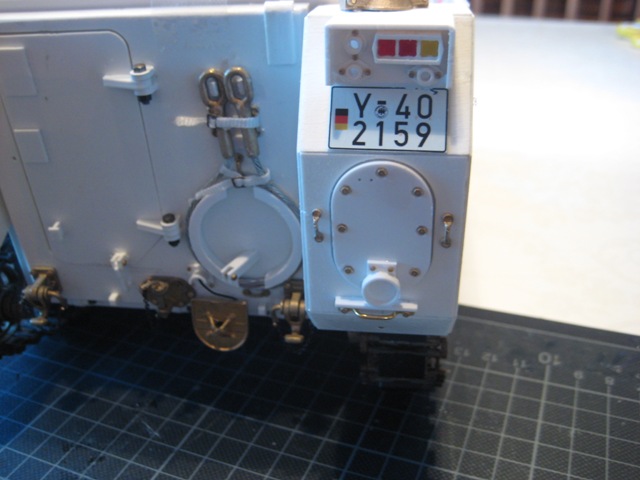

Verklebt mit ein paar Röhrchen sieht es in etwa so aus.





_________________
Gruß

Gerhard


Nach oben
 Profil
