 Betreff des Beitrags: Re: M 59 APC
BeitragVerfasst: 11.08.2011, 21:33
Das mit den Schlitzen hat sich erledigt !

HÀngt aber ned an deinem Alter, sondern an der Tatsache, das ich auf den neuen FrÀsplatten den Fehler beseitigt habe.

gealterte GrĂŒĂŸe
Stephan :blah:


Nach oben


Tipp: Angemeldete Benutzer sehen keine Werbung!
 Betreff des Beitrags: Re: M 59 APC
BeitragVerfasst: 12.08.2011, 07:04
Experte
Experte

Registriert: 27.05.2007, 10:57
BeitrÀge: 438
Offline
:!: Die Teile gehen richtig schnell zu bauen Wahnsinn :!:

_________________
Gruß
Stefan
www.scale-modelltechnik.de


Nach oben
 Profil

 Betreff des Beitrags: Re: M 59 APC
BeitragVerfasst: 12.08.2011, 07:38
Experte
Experte
Benutzeravatar

Registriert: 12.03.2010, 08:47
BeitrÀge: 381
Wohnort: Mannheim
Offline
Bild Mein lieber Stephan,
ich wollte das ja nur mal angeschnitten haben.

Angeschnippelte GrĂŒĂŸe

_________________
Bastelnde GrĂŒĂŸe Da WĂ€na
Mein kleines Forum


Nach oben
 Profil

 Betreff des Beitrags: Re: M 59 APC
BeitragVerfasst: 12.08.2011, 11:54
Experte
Experte
Benutzeravatar

Registriert: 12.03.2010, 08:47
BeitrÀge: 381
Wohnort: Mannheim
Offline
Moin Moin MĂ€nners,
es geht weiter.

Weiter gehtÂŽs mit Teil Nr. 31. Da wird von der Innenseite ein, aus 0,5 mm starkem Poly,
eine Auflage fĂŒr den dazugehörigen Lukendeckel angefertigt und festgeklebt.



Mit Klebeband wird das Teil dann an dem Aufbau vorĂŒbergehend befestigt.
Die Luke liegt auch auf einer 0,5er auflage und ist ebenfals mit Tesa Befestigt.




Weiter gehtÂŽs mit den hinteren Lukendeckel und dersen Scharnieren.
Auch wieder so ne Fummelei.



In die Linke Box hab ich dann einen kleinen Schalter zwecks Ein/Aus schalten des
EmpfÀngers. In die Rechte kommt dann noch eine Ladebuchse.


Die Teile Nr. 36 u. 37, Kettenabdeckungen hinten, fanden nun auch noch ihren Platz.



Entgegen ander Kollegen hab ich die Motorraumgitter und die Abdeckung mit dem
Tankdeckel, Teil Nr. 08, 29 u. 30, mit einem Rahmen versehen. Diese sitzen recht stramm auf ihren PlÀtzen und gehen wÀhrend der Fahrt nicht verloren.





Sodele, das wars mal wieder von mir. Fortsetzung folgt.

Bastelnde GrĂŒĂŸe.

_________________
Bastelnde GrĂŒĂŸe Da WĂ€na
Mein kleines Forum


Nach oben
 Profil

 Betreff des Beitrags: Re: M 59 APC
BeitragVerfasst: 12.08.2011, 12:26
Es wird ! Weiter so !


Nach oben


 Betreff des Beitrags: Re: M 59 APC
BeitragVerfasst: 12.08.2011, 12:36
Hi

das geklebte auf dem Bild 6 u. 7 finde ich nicht so schön aber ich finde das ist das am schönsten gebaute Modell von dir jetzt.Weiter so.

GrĂŒsse


Nach oben


 Betreff des Beitrags: Re: M 59 APC
BeitragVerfasst: 12.08.2011, 13:07
Experte
Experte
Benutzeravatar

Registriert: 12.03.2010, 08:47
BeitrÀge: 381
Wohnort: Mannheim
Offline
Is ja noch ned feddisch. Muß ja noch gespachtelt und geschliffen werden. :wink:
Aber, trotzdem Danke fĂŒr das Lob aus Deinem Munde. :wink:

_________________
Bastelnde GrĂŒĂŸe Da WĂ€na
Mein kleines Forum


Nach oben
 Profil

 Betreff des Beitrags: Re: M 59 APC
BeitragVerfasst: 15.08.2011, 18:05
Experte
Experte
Benutzeravatar

Registriert: 12.03.2010, 08:47
BeitrÀge: 381
Wohnort: Mannheim
Offline
Tach MĂ€nners und Frauchens,

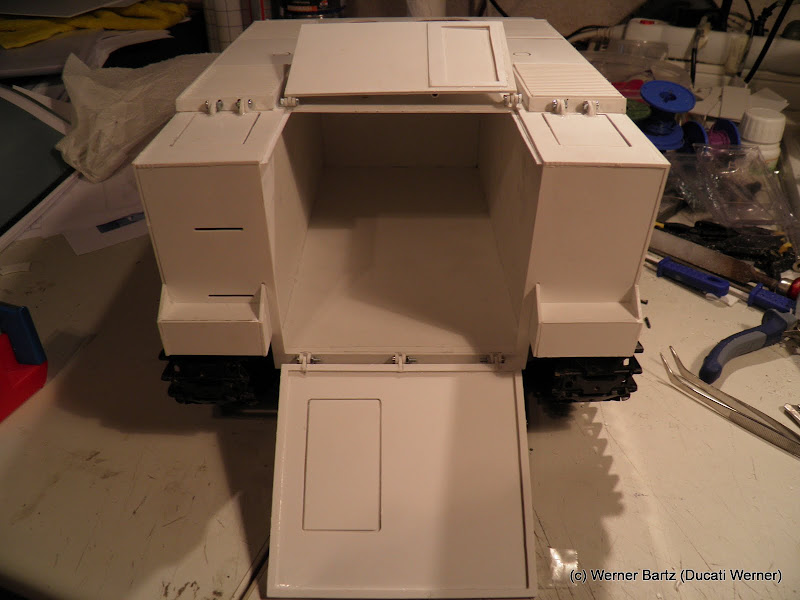

weiter gings mit den restlichen Scharnieren und deren Montage an die restlichen Lukendeckel usw.

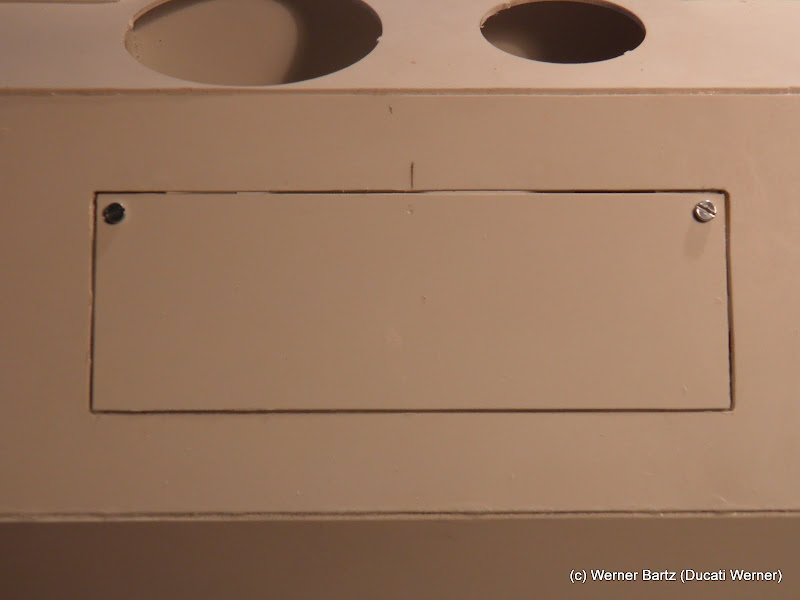

FĂŒr die Getriebeabdeckung hab ich mir auch was einfallen lassen.


Die Streifen unten, links, rechts und oben sind aus 1 mm Poly und die beiden Oberen mit den SchrĂ€gen sind aus 1,5 mm ReststĂŒcken angefertigt. Hinter den Löchern der schrĂ€gen PlĂ€ttchen sind M2er Muttern befestigt.


So sieht das ganze geschlossen aus.

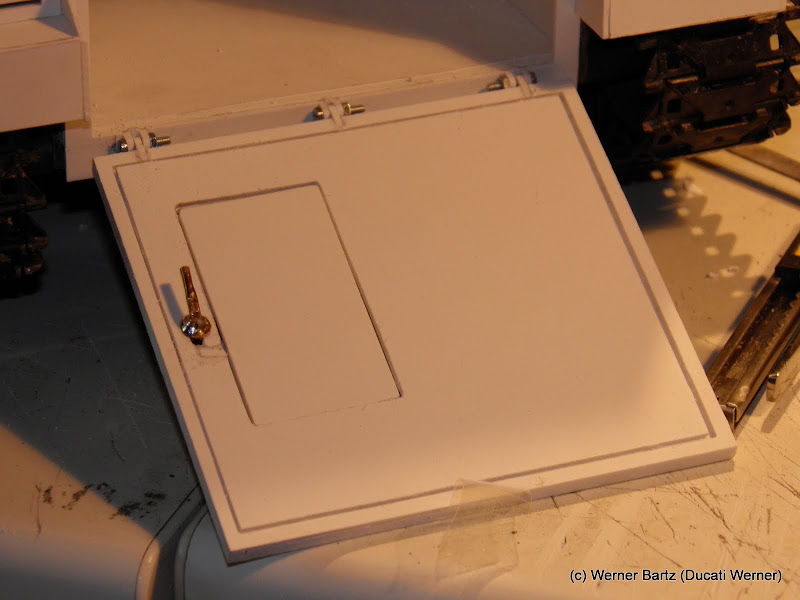

Ich hab mir dann ĂŒberlegt wie ich die TĂŒre in der Heckklappe schließen/öffnen kann.
Das is dabei herausgekommen.
Übrigens, die Löcher und Schlitze werden noch verspachtelt.

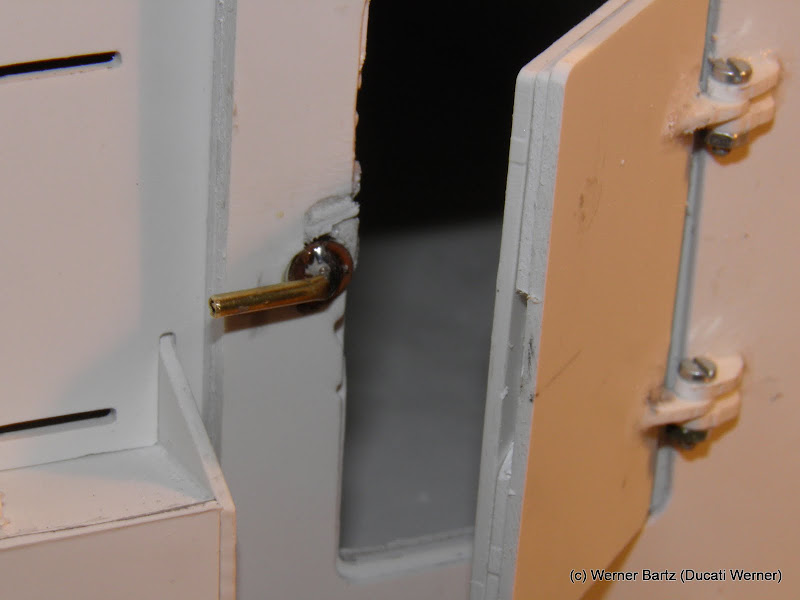

Wie man sehen kann ist in der TĂŒr ein Schlitz. In diesen Schlitz greift der Riegel
vom TĂŒrgiff.




Die Anti Rutsch Leisten auf der Innenseite der Heckklappe wurden dann ebenfals
befestigt.


Die Kleinen Klappen bekamen ebenfals Griffe.


FĂŒr die Große Klappe wurde ein Öffner eingebaut.


So, fĂŒr heute wars das mal wieder. Fortsetzung folgt.

TĂŒfftelnde GrĂŒĂŸe

_________________
Bastelnde GrĂŒĂŸe Da WĂ€na
Mein kleines Forum


Nach oben
 Profil

 Betreff des Beitrags: Re: M 59 APC
BeitragVerfasst: 18.08.2011, 21:05
Experte
Experte
Benutzeravatar

Registriert: 12.03.2010, 08:47
BeitrÀge: 381
Wohnort: Mannheim
Offline
Tach MĂ€nners,
bin mal wieder im I-Zug gewesen.
Ich hab da nÀmlich, vor lauter Bauwahn, einen richtigen Hirsch geschossen.
Nicht nur dass ich die falsche Heckklappe an meinen M59 gebaut, nee ich
Dussel hab sie auch noch falschrum dran gebaut. Das kommt nun davon.
Aber wir haben ja unseren lieben Stephan, der passt ja auf seine SchÀfchen auf.
Gel Stephan.
Na ja, und da war ich halt mal wieder im Keller.
So ganz neben bei hab ich dann halt auch noch die Heckklappe funktionsfÀhig gemacht.
Ich hab dafĂŒr ein altes Servo aus meinem Fundus genommen.
Aber schaut einfach mal.

Das is das Servo aus meinem Fundus.





Hier ist es im eingebauten Zustand. Die Zugfeder ist eine art Zugentlastung
wenn die Heckklappe an dem Aufbau anschlÀgt.





Hier mal noch mit der alten Heckklappe bei der FunktionsprĂŒfung.





Und hier die neue Heckklappe.



Jo, das wars mal wieder von mir. Fortsetzung folgt.

Bastelnde GrĂŒĂŸe

_________________
Bastelnde GrĂŒĂŸe Da WĂ€na
Mein kleines Forum


Nach oben
 Profil

 Betreff des Beitrags: Re: M 59 APC
BeitragVerfasst: 18.08.2011, 21:55
Wozu mach ich Spanten rein, wenn ihr die Dinger zersÀgt ? Bild

...jetzt weiß ich, warum Du keinen Platz mehr in der Seitenwand hast :mrgreen: :mrgreen: :mrgreen:

Na mach mal weiter, ich sehŽs kommen, wenn der Werner fertig ist, fahr ich mit nem neuen FrÀssatz bei ihm vorbei !

Alter ZersÀger !

Hopp, mach weiter so !

freudige GrĂŒĂŸe
Stephan


Nach oben


 Betreff des Beitrags: Re: M 59 APC
BeitragVerfasst: 18.08.2011, 22:36
Experte
Experte
Benutzeravatar

Registriert: 25.05.2011, 10:26
BeitrÀge: 254
Wohnort: 37154 Northeim
Offline
Na Jungs,

das mit dem Rohr und dem Seilwar wohl doch eine gute Idee,

Oder ?????

Gruß
ein sich freuender alter Mann

_________________
Gruß aus Northeim

Hans-Joachim



Neid muss man sich erarbeiten, Mitleid bekommst du geschenkt.


Nach oben
 Profil

 Betreff des Beitrags: Re: M 59 APC
BeitragVerfasst: 19.08.2011, 06:49
Super Sache !
